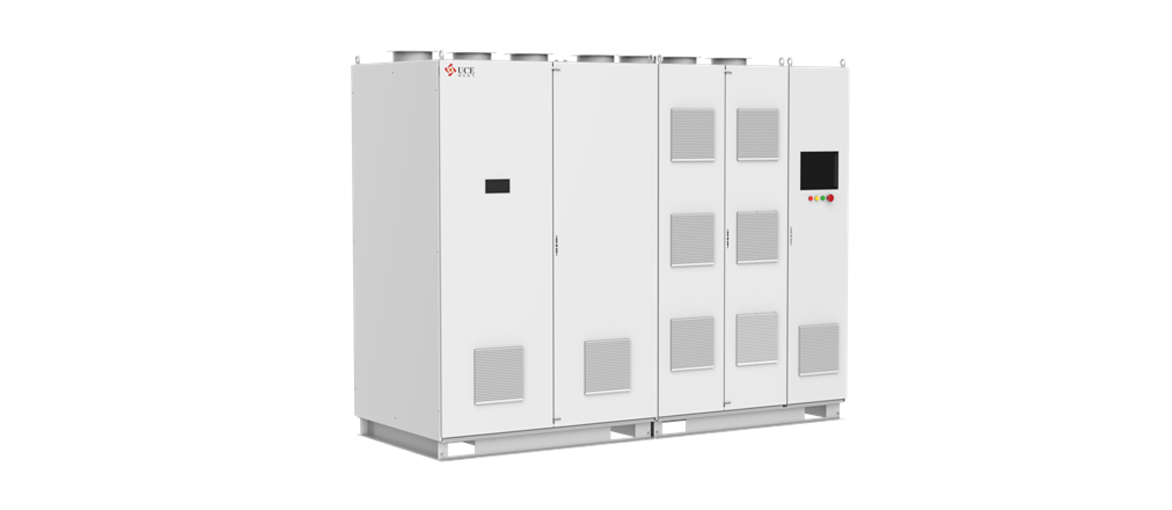

  • 名称: 宽频交直流(脉冲)电源
  • 编号: a001
  • 浏览次数: 2143

资料下载

产品介绍

宽频交直流(脉冲)电源具有大功率高频交直流电流和电压输出能力,能够提供频率带宽较宽的交直流电流波形,并且可多套电源协同合作


使用环境

海拔高度:海拔不超过1500m

温度:存储环境温度-20℃~60℃;

工作环境温度:-5℃~40℃;

湿度:不大于85%RH(无凝露)

地震烈度:7度,地面抗震动能力≤0.5g;

震动:f<10Hz时,振幅为0.3mm;10Hz安全系数:1.67

雷暴日:>90日/年

无较大灰尘,腐蚀或爆炸性气体,导电粉尘等空气污染的损害。

应用领域

轨道交通领域,可应用于铁路的交直流单向供电测试电源等行业;

核物理领域,如HL-2M托马克RMP线圈电源,快控电源等;


技术参数

输入电压

AC400V/6kV/10kV±10%

输入频率

50Hz/60Hz/100Hz±10%

接线方式

3P+PE

输出电流范围

0~5kA,0~10kA(脉冲电流),0~80kA(脉冲电流)

输出电压范围

0~5kV,

交流输出时的相数

单相/三相可选

频率范围

0~5kHz

电源给定方式

包含预设给定波形和实时给定两种方式

1)预设给定波形能实现100个点控制的任意预设波形

2)实时给定运行方式能实现任意波形

电流的正弦波畸变

小于0.5%

输出电流精度

优于0.2%FS

输出电流分辨率

优于0.5%FS

直流电流平顶纹波

小于0.2%FS

直流工况电流上升时间

不大于1ms(对纯性负载)

冷却方式

风冷/水冷

通讯接口

485/LAN(可选)







保护功能

1)过流保护

2)过压保护

3)短路保护:负载电路配有熔断器,短路自动卸载

4)温度保护:负载温度超过安全阀值时,自动卸载并报警;

5)其它保护:

电源采取足够的保护措施,保证运行及检修,保护人员及设备的安全,

当电源在结束试验后,保证电容器上的储能可靠释放。电源设计考虑多重保护,

并考虑控制保护失控的情况,电源的输入应考虑真空开关。

其它

电源通过上位机远程控制,电源可以与控制系统进行光纤通讯,并能够接收外触发信号控制输出。
