产品介绍

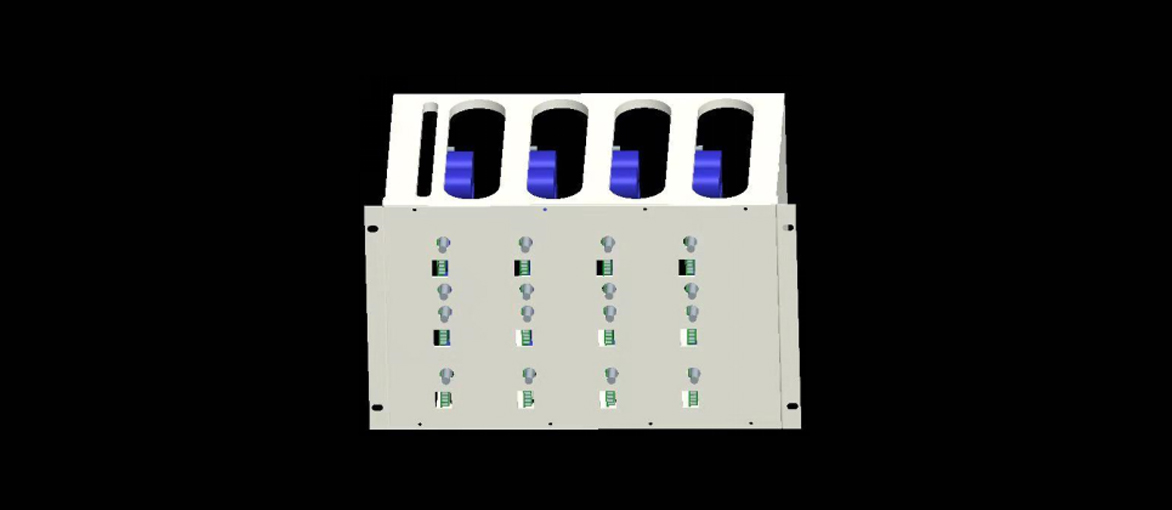

回旋管阳极电源模块及控制系统的系统设计依赖电力电子技术的最新发展。回旋管阳极电源及控制系统的主电路拓扑采用AC/DC/DC结构。回旋管阳极电源模块及控制系统电路主要由以下部分组成：预充电电路，三相多绕组整流变压器，功率模块串联斩波电路，控制器等。
使用环境
n 海拔高度：海拔不超过1500m；
n 温度：储存环境温度 -20℃～60℃，工作环境温度 -5℃～40℃；
n 湿度：10%RH 至 90%RH (无凝露，湿球温度计温度: 40℃以下)
n 震动：抗地震能力按7级设防，地面抗震动能力≤0.5g；
n 防护：无较大灰尘、腐蚀或爆炸性气体，无导电粉尘等；
n 安装地点：室内。
技术参数
类别 | 项目 | 规格需求 |
交流输入 | 工作电压范围 | AC 380V±15% 或其他电压等级 |
工作频率范围 | 50/60±10%Hz |
接线方式 | A+B+C+N+PE |
直流输出 | 电压范围 | DC 0-30kV，500V步进 |
电流范围 | ≤100mA |
频率范围 | DC~5KHz |
功率 | ≤10kVA |
整机性能 | 负载模式 | CV、CP输出模式 |
限流功能 | 0~Imax |
限压功能 | 0~Vmax |
保护功能 | OCP、OVP、OPP、OTP、短路保护 |
转换效率 | ≥90% |
整机噪音 | 不大于75dB |
操作方式 | 程控接口 | 485/LAN/光纤（可选） |
手动操作 | 触摸屏或上位机 |
使用环境 | 绝缘电抗 | ≥DC1000V 20MΩ |
耐压绝缘 | 绝缘电压AC22kV等级（1min耐压AC45kV） |
冷却装置 | 强迫风冷 |
单元调制工作下电压超调 | 小于2% |
单元调制工作下脉冲上升时间 | 小于3μs |
单元调制工作下脉冲下降时间 | 小于5μs |
单元单脉冲工作下脉冲上升时间 | 10μs ---1ms（可调节，可更慢） |
单元单次脉冲输出稳定度 | 优于0.5% |
单元保护时间（电流关断时间） | 小于10μs |
单元调制工作下电流前后沿过冲 | 不大于电源额定电流50% |
击穿限流电流值 | 3A（带限流电感） |
输出对输入以及输出对地绝缘耐压 | 按30kVdc考虑 |
