铁牵引逆变器测试平台能够对地铁电网进行高精度的模拟,包括DC750V/DC1500V电压等级.同时提供被测试电源负载,其中负载可根据客户要求进行定制,包括直流馈能型、交流馈能型、电阻能耗型。能够完成轨道交通标准EN50155、IEC61373中涉及的相关测试项点。包括输入电源的过电压、浪涌、输入电压暂态跌落等,同时能对输出的电能质量、效率、THD等进行测试。功率等级涵盖20kW~2MW
![图片2.png 图片2.png](/upload/image/20190927/15695739443951307.png)

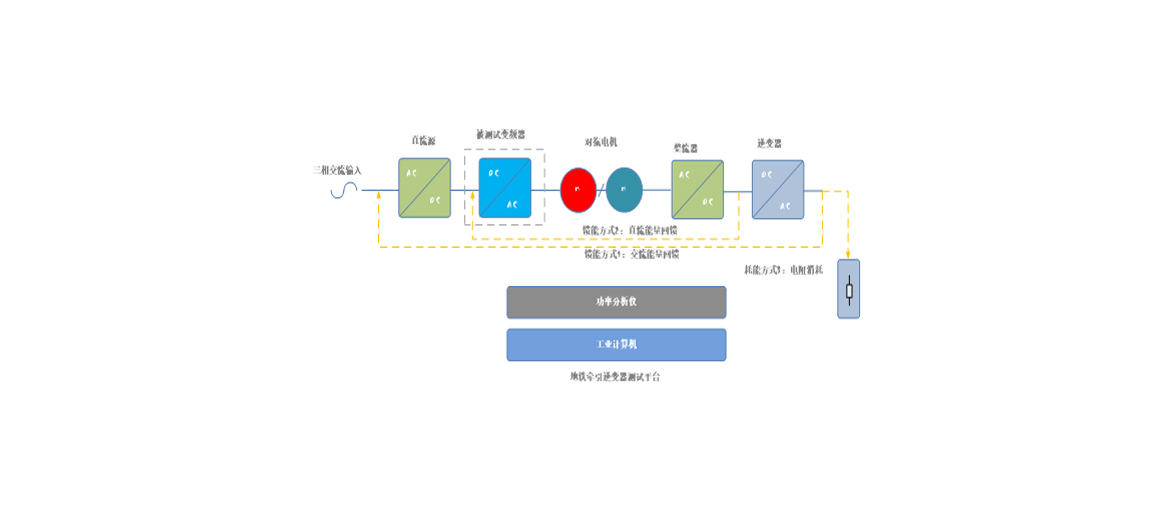

系统由输入AC/DC直流源、测试对拖电机、AC/DC整流器、DC/AC逆变器、功率分析仪、工业计算机等组成。测试平台能够基于轨道交通标准EN50155:2007对被测产品进行测试。同时能将测试结果、数据通过工业计算机进行分析、导出。
n 模拟输入过电压(过电压曲线可编辑)
n 模拟输出电压暂态中断(时间可编辑)
n 模拟输入电压浪涌
n 模拟输入短路
n 测试输出THD
n 测试输出Du/Dt
n 测试变频器满功率试验
n 测试变频器效率
n 温升试验
n 模拟输出负载突投/突切
n 相关保护试验
