牵引逆变器测试平台能够对牵引逆变器输入电源特性/输出负载特性进行高精度模拟，同时根据被测变流器的主电路拓扑形式,可调整为单相交流供电、直流供电等，可模拟不同电压等级单相交流电源.同时提供被测试电源负载，其中负载可根据客户要求进行定制，包括直流馈能型、交流馈能型、电阻能耗型。能够完成轨道交通标准TB/T 2437 中涉及的相关测试项点。包括冲击电压试验、负载试验、温升试验、负载突变试验等。同时能对输出的电能质量、效率、THD等进行测试。功率等级涵盖20kW~2MW

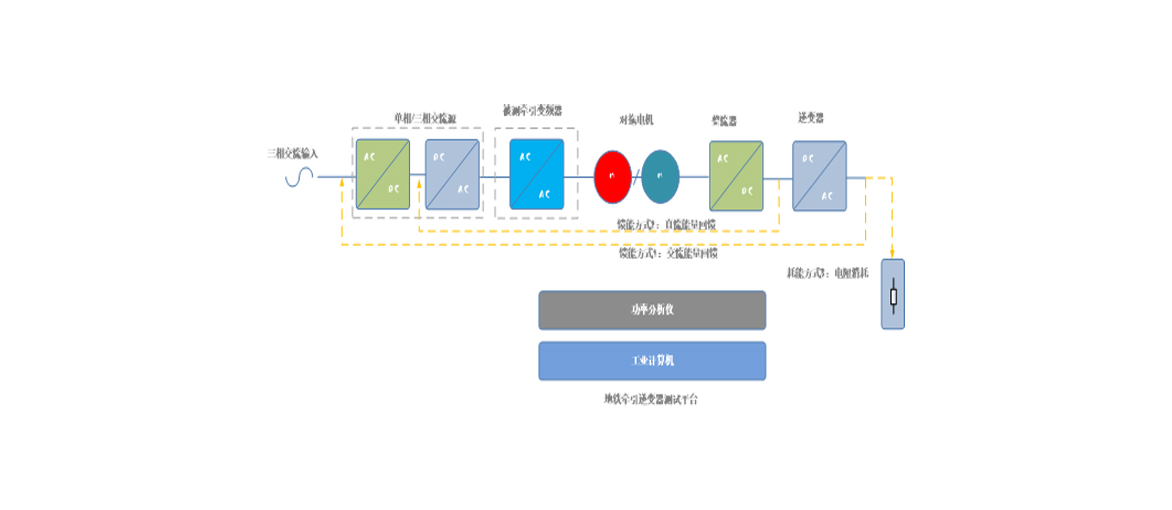

本测试平台由AC/DC-DC/AC模拟的交流单相电源、输出的幅值、频率等特性可根据用户需求进行调整。还包括测试的对拖电机、AC/DC整流器、DC/AC逆变器、功率分析仪、工业计算机等组成。测试平台能够基于轨道交通标准TB/T 2437对被测产品进行测试。同时能将测试结果、数据通过工业计算机进行分析、导出。
n 供电过电压和瞬态能量模拟
n 冲击电压试验
n 温升试验
n 模拟输入短路
n 输入/输出相关保护试验
n 换流试验
n 功率损耗测定
n 测试输出THD
n 测试输出Du/Dt
n 模拟输出负载突投/突切
n 输入短路试验
