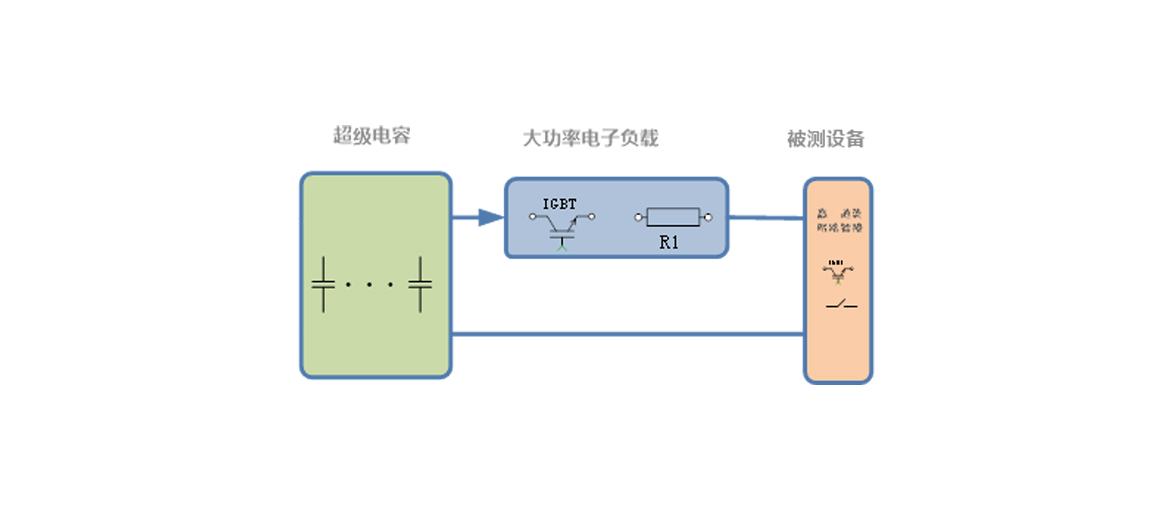

直流短路模拟测试系统可测试大功率IGBT、IGCT、断路器、接触器及高压直流断路器模组等开关设备的短路及分断保护能力,能真实模拟直流电网短路时的电压和电流特性,并能够对被测设备失效时进行可靠保护。
检测范围:测试器件进行双脉冲测试(IGBT)、浪涌电流测试、短路测试、循环冲击寿命测试等。
n 设备内部采用PWM高频开关电源,采用进口IGBT模块,电源具有高效能、高精度、高响应速度、高稳定性等特点。可真实模拟短路时的各种电流、电压波形。
n 产品核心控制硬件采用1G主频DSP的高速控制器,高速数字控制相对模拟控制有更高的速度,同时还不受器件分布参数与老化的影响,抗干扰能力更强,功耗更低,工作更稳定。
![图片2.png 图片2.png](/upload/image/20190927/15695735823483839.png)
高压直流短路测试系统(电压:1KV~100KV/短路电流:0~30KA
![图片3.png 图片3.png](/upload/image/20190927/15695736055360304.png)
低压直流短路测试系统(电压:0~1500V/短路电流:0~30KA)
