主要特点
n 功率等级:20kW-300kW
n 电压型号:65V~1500V,5个电压等级
n 工作模式:恒流模式(CC) 、恒压模式(CV) 和恒功率模式(CP)
n 选件:恒阻模式(CR)
n 负载模式下,反馈交流电网的效率≥90%
n 内置测量功能,包括:电压、电流和功率等
n 可以模拟电池或者超级电容的充放曲线
n 支持更高功率产品定制,最高3MW
n -PV:选件,模拟各种太阳能电池板、不同温度和辐射照度下,以及热斑效应下的I-V输出曲线,能够测试静态和动态条件下的MPPT工作点且实时显示
产品应用

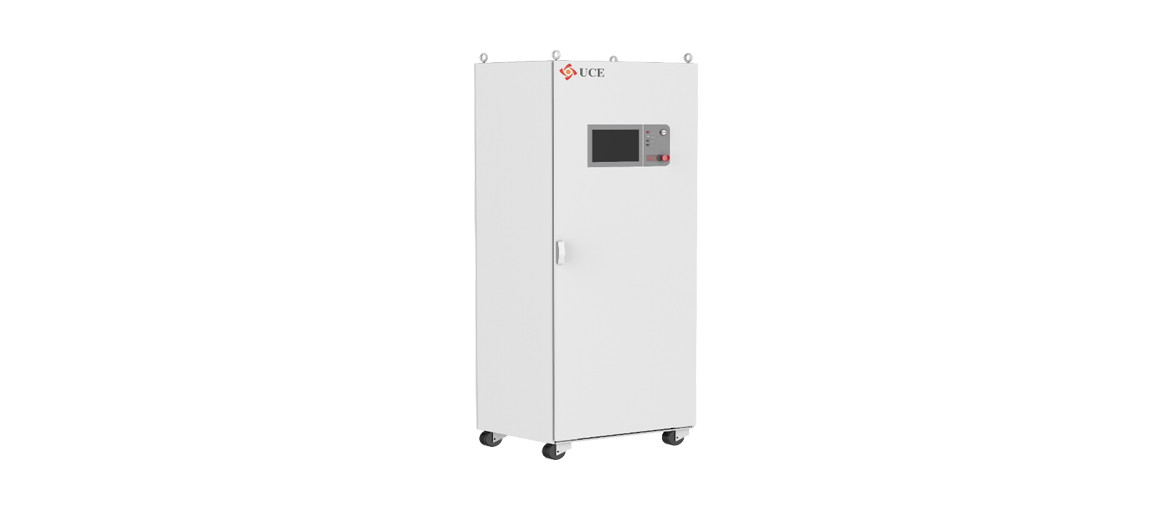

HRD系列采用IGBT脉冲整流器结构,具有输入谐波小,功率因数高等优势。双向设计,既能作为直流电源输出(充电),又能为直流负载(放电)吸收逆向电流并反馈交流电网。
这两种模式下,都支持恒流模式(CC)、恒业模式(CV)和恒功率模式(CP);
测试设备包括:锂电池、超级电容、电容汽车动力电池、电动汽车电机控制器、电机和认证等。
I-V曲线
在额定功率下,根据HRD 系列的“最大电压值”即可得到整个电压范围下的最大电流值。
满足客户特定测试下的更高电流要求。
![image.png image.png](/upload/image/20190927/15695754087752714.png)
![image.png image.png](/upload/image/20190927/15695754135502165.png)
技术参数表
![image.png image.png](/upload/image/20190927/15695754256771086.png)
